Popis

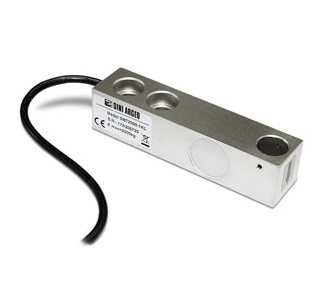

Smykový snímač zatížení Dini Argeo SBT-1KL 500 – 2500 kg

Hlavní rysy

• C3 TŘÍDA PŘESNOSTI
• PONIKLOVANÁ KONSTRUKCE
• TĚSNĚNÍ V NÁDOBÍ, OCHRANA IP67
• KAPACITY OD 500 DO 2500 kg
• STÍNĚNÝ PŘIPOJOVACÍ KABEL
• TESTOVACÍ CERTIFIKÁT K DISPOZICI NA VYŽÁDÁNÍ

Technické vlastnosti

• Minimální interval ověření snímače zatížení Vmin = EMax / 10 000
• Maximální počet ověřovacích intervalů nLC = 3000
• Kombinovaná chyba 0,017 % výstupu v plném rozsahu (F.S.)
• Nelinearita ± 0,02 % FS
• Hystereze ± 0,02 % FS
• Opakovatelnost ± 0,01 % FS
• Výstup v plném rozsahu 2 mV/V ± 0,5 %
• Nulová bilance ± 1 % FS
• Kompenzovaný rozsah teplot -10°C/+50°C.
• Rozsah provozních teplot -20°C/+60°C.
• Chyba tečení po 30 minutách <0,02 % F.S.
• Maximální tolerované budicí napětí 15 Vdc
• Vstupní odpor 1085 ± 10 Ohm
• Výstupní odpor 1000 ± 5 Ohm
• Izolační odpor >5000 MOhm
• Bezpečné přetížení 120% F.S.
• Maximální přetížení 300% F.S.
• 6-žilový stíněný kabel, délka 3,5 m, průměr 5 mm

VERZE ATEX

Certifikát CCATEX činí siloměr vhodný pro použití v prostředí s nebezpečím výbuchu s metodami ochrany podle:

• ATEX II 3G Ex ic IIC T6 (Ta -20÷+65°C) Gc
• ATEX II 3G Ex nA IIC T6 (Ta -20÷+65°C) Gc
• ATEX II 3D Ex tc IIIC T85°C (Ta -20÷+65°C) Dc IP65

Certifikát obsahuje příručku a prohlášení o shodě ATEX CE (k dispozici v EN, DE, FR a IT).

DŮLEŽITÉ: Certifikát se vztahuje na jeden snímač zatížení. U systémů s více siloměry je nutné objednat jeden certifikát pro každý siloměr.

Datový list v PDF: Dini Argeo SBT-1KL

Kategorie produktu: Tenzometrické snímače zatížení, Snímače ohybové a smykové

MAIN FEATURES

C3 PRECISION CLASS NICKEL-PLATED CONSTRUCTION POTTED SEAL, IP67 PROTECTION MAX. CAPACITIES FROM 500 TO 2500 kg SHIELDED CONNECTION CABLE TEST CERTIFICATE AVAILABLE UPON REQUEST

TECHNICAL FEATURES

Minimum load cell verification interval Vmin = EMax / 10.000 Maximum number of verification intervals nLC = 3000 Combined error 0,017% of Full Scale Output (F.S.) Nonlinearity ± 0.02% FS Hysteresis ± 0.02% FS Repeatability ± 0.01% FS Full Scale Output 2mV/V ± 0.5% Zero balance ± 1% FS Compensated Temperature Range -10°C/+50°C. Operating Temperature Range -20°C/+60°C. Creep error after 30 minutes <0,02% F.S. Maximum tolerated excitation voltage 15 Vdc Input Resistance 1085 ± 10 Ohm Output Resistance 1000 ± 5 Ohm Insulation Resistance >5000 MOhm Safe Overload 120% F.S. Ultimate Overload 300% F.S. 6-wire shielded cable, 3,5m long, 5 mm diameter

ATEX VERSION

The CCATEX certificate makes the load cell suitable for use in hazardous areas with protection methods according to:ATEX II 3G Ex ic IIC T6 (Ta -20÷+65°C) Gc ATEX II 3G Ex nA IIC T6 (Ta -20÷+65°C) Gc ATEX II 3D Ex tc IIIC T85°C (Ta -20÷+65°C) Dc IP65. The certificate includes the manual and the ATEX CE conformity declaration (available in EN, DE, FR, and IT). IMPORTANT: the certificate refers to the single load cell. For systems with more load cells, it is necessary to order one certificate for each load cell.
