Popis

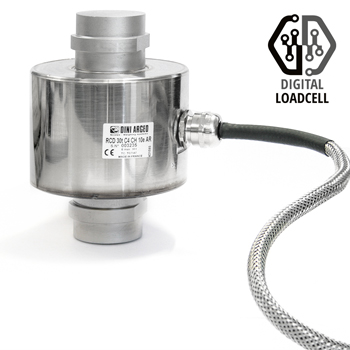

Digitální snímač zatížení Dini Argeo RCD – C4 30 – 50 t

TECHNICKÉ VLASTNOSTI

METROLOGICKÉ:

• Jmenovitá kapacita (Cn): 30/40t
• Kombinovaná chyba: ± 0,014 %Cn
• Vliv teploty na nulu: 0,0016 %Cn/°C
• Vliv teploty na citlivost: 0,0012 %Cn/°C
• Chyba tečení (30 min.): 0,021 %Cn
• LEGÁLNÍ METROLOGIE OIML R60
• Třída přesnosti: C4
• počet intervalů (nmax): 4000e OIML
• Minimální interval ověření (vmin): 10000
• Z= Emax/(2xDR): 4000

ELEKTRICKÉ:

• Jmenovitý rozsah budícího napětí: 10 – 16Vdc
• Jmenovitý výkon: 200 000 d
• Spotřeba proudu: 35mA
• Typ převodu: Delta-sigma
• Vnitřní rozlišení: 24 bit
• Rychlost převodníku: max. 100 konv./s
• Komunikační rychlost rozhraní RS485: 4800/19200 bit/s.
• Ochrana proti elektrostatickému výboji podle IEC 61326-1

VŠEOBECNÉ:

• Rozsah provozních teplot: -20 ~ +60 °C
• Kompenzovaný teplotní rozsah: -10 ~ +40 °C
• Bezpečný limit zatížení: 150% Emax
• Konečné přetížení: 300 % Emax
• Stupeň krytí IP68
• Snímače zatížení s tělem z nerezové oceli
• 6žilový pancéřový kabel, PVC plášť, délka 18m.
• Kabelová průchodka z poniklované oceli.
• Pancéřovaný kabel proti hlodavcům s pancéřováním z nerezové oceli.
• Samostředící kulové základny.
• Vybaveno systémem proti rotaci, který lze kombinovat s hrnky KRCA pro správnou funkci.

Datový list v PDF: Dini Argeo RCD – C4

Kategorie produktu: Tenzometrické snímače zatížení, Snímače digitální

TECHNICAL FEATURES

          METROLOGICAL:

• Rated capacity (Cn): 30/40t
• Combined error: ± 0,014 %Cn
• Temperature effect on zero: 0,0016 %Cn/°C
• Temperature effect on sensitivity: 0,0012 %Cn/°C
• Creep error (30 min.): 0,021 %Cn
  LEGAL METROLOGY OIML R60
• Accuracy class: C4
• Max. number of intervals (nmax): 4000e OIML
• Minimum verification interval (vmin): 10000
• Z= Emax/(2xDR): 4000
  ELECTRICAL
• Nominal range of excitation voltage: 10 – 16Vdc
• Rated output: 200000d
• Current consumption: 35mA
• Conversion type: Delta-sigma
• Internal resolution: 24 bit
• Converter rate: max. 100 conv./sec.
• RS485 interface communication rate: 4800/19200 bit/sec.
• Protection against electrostatic discharge according to IEC 61326-1
  GENERAL
• Service temperature range: -20 ~ +60 °C
• Compensated temperature range: -10 ~ +40 °C
• Safe load limit: 150% Emax
• Ultimate overload: 300% Emax
• Protection degree IP68
• Load cells with stainless steel body
• 6-core armoured cable, PVC sheath, 18m length.
• Nickel plated steel cable gland.
• Armoured Anti Rodent Cable with Stainless Steel Armour.
• Self-centring spherical bases.
• Equipped with anti-rotation system, to be combined with KRCA cups for proper operation.
