Popis

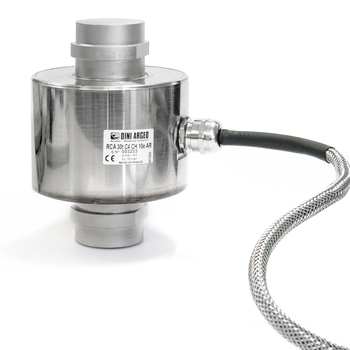

Tlakový snímač zatížení Dini Argeo RCA – C4 30 t
TECHNICKÉ VLASTNOSTI
METROLOGICKÉ:
- Jmenovitá kapacita (Cn): 30t
- Kombinovaná chyba: ± 0,013 %Cn
- Vliv teploty na nulu: 0,0014 %Cn/°C
- Vliv teploty na citlivost: 0,0011 %Cn/°C
- Chyba tečení (30 min.): 0,018 %Cn
- LEGÁLNÍ METROLOGIE OIML R60
- Třída přesnosti: C4
- počet intervalů (nmax): 4000e OIML
- Minimální interval ověření (vmin): 10000
- Z= Emax/(2xDR): 4000
ELEKTRICKÉ:
- Jmenovitý rozsah budícího napětí: 1 – 15Vdc
- Jmenovitý výstup při Cn: 2 mV/V
- Nulová rovnováha: < ± 2,50 %Cn
- Vstupní odpor: 815 ± 20Ω
- Výstupní odpor: 700 ± 0,35Ω
- Úprava proudu: 0,1 %Cn
- Ochrana proti přepětí: 10kA/20kV (8/20µs) – IEC61000-4/5
- Izolační odpor: 5000MΩ/50V
VŠEOBECNÉ:
- Rozsah provozních teplot: -20 ~ +60 °C
- Kompenzovaný teplotní rozsah: -10 ~ +40 °C
- Bezpečný limit zatížení: 150% Emax
- Konečné přetížení: 300 % Emax
- Stupeň krytí IP68
- Snímače zatížení s tělem z nerezové oceli
- 4žilový pancéřový kabel, PVC plášť, délka 20m.
- Kabelová průchodka z poniklované oceli.
- Pancéřovaný kabel proti hlodavcům s pancéřováním z nerezové oceli.
- Samostředící kulové základny.
- Vybaveno systémem proti rotaci, který lze kombinovat s hrnky KRCA pro správnou funkci.
Datový list v PDF: Dini Argeo RCA – C4
Kategorie produktu: Tenzometrické snímače zatížení, Snímače tlakové
TECHNICAL FEATURES
- METROLOGICAL:
- Rated capacity (Cn): 30t
- Combined error: ± 0,013 %Cn
- Temperature effect on zero: 0,0014 %Cn/°C
- Temperature effect on sensitivity: 0,0011 %Cn/°C
- Creep error (30 min.): 0,018 %Cn
- LEGAL METROLOGY OIML R60
- Accuracy class: C4
- Max. number of intervals (nmax): 4000e OIML
- Minimum verification interval (vmin): 10000
- Z= Emax/(2xDR): 4000
- ELECTRICAL
- Nominal range of excitation voltage: 1 – 15Vdc
- Rated output at Cn: 2mV/V
- Zero balance: < ± 2.50%Cn
- Input resistance: 815 ± 20Ω
- Output resistance: 700 ± 0.35Ω
- Current Adjustment: 0,1 %Cn
- Over voltage protection: 10kA/20kV (8/20µs) – IEC61000-4/5
- Insulation resistance: 5000MΩ/50V
- GENERAL
- Service temperature range: -20 ~ +60 °C
- Compensated temperature range: -10 ~ +40 °C
- Safe load limit: 150% Emax
- Ultimate overload: 300% Emax
- Protection degree IP68
- Load cells with stainless steel body
- 4-core armoured cable, PVC sheath, 20m length.
- Nickel plated steel cable gland.
- Armoured Anti Rodent Cable with Stainless Steel Armour.
- Self-centring spherical bases.
- Equipped with anti-rotation system, to be combined with KRCA cups for proper operation.
