Popis

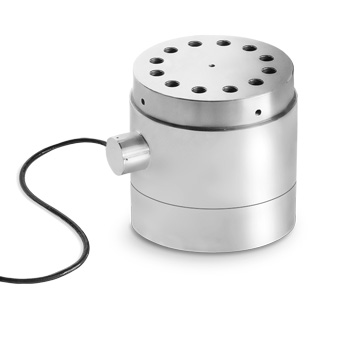

Tlakový snímač zatížení Dini Argeo CPH 50  – 1000t

Hlavní rysy

• KAPACITY od 50 do 1.000 t
• VELKÁ ODOLNOST PROTI BOČNÍM SILŮM
• NEREZOVÁ KONSTRUKCE
• STUPEŇ OCHRANY IP67
• STÍNĚNÝ PŘIPOJOVACÍ KABEL
• ODNÍMATELNÁ RUKOJEŤ PRO PŘEPRAVU NÁKLADNÍ KOMORY

Technické vlastnosti

• Výstup v plném rozsahu: 2 mV/V ± 1 %
• Opakovatelnost: 0,1% F.S.
• Vliv teploty na nulu: 0,0014 % F.S./°C
• Vliv teploty na plný výkon: 0,0013 % F.S./°C
• Kompenzovaný teplotní rozsah: -10°C / +40°C
• Rozsah provozních teplot: -30°C / +85°C
• Rozsah skladovacích teplot: -30°C / +90°C
• Nelinearita: 0,15 % F.S.
• Hystereze: 0,15 % F.S.
• Chyba tečení po 4 hodinách: 0,05 % F.S.
• Maximální tolerované budicí napětí: 15 Vdc
• Vstupní odpor (kapacita od 50 do 500 t): 1050 ± 20 Ohm
• Výstupní odpor (kapacita od 50 do 500 t): 1050 ± 20 Ohm
• Vstupní odpor (kapacita od 800 do 1 000 t): 1400 ± 20 Ohm
• Výstupní odpor (kapacita od 800 do 1 000 t): 1400 ± 20 Ohm
• Nulové vyvážení: ± 2 % F.S.
• Izolační odpor: > 5 000 MOhm
• Bezpečné přetížení: > 150 % F.S.
• Mezní zatížení: > 300 % F.S.
• 6žilový stíněný kabel, průměr 5 mm:
  • 15 m dlouhá pro verze od 50 do 500 t
  • Délka 25 m pro verze od 800 do 1 000 t

Datový list v PDF: Dini Argeo CPH

Kategorie produktu: Tenzometrické snímače zatížení, Snímače tlakové

MAIN FEATURES

CAPACITIES from 50 to 1.000 t GREAT RESISTANCE TO LATERAL FORCES STAINLESS STEEL CONSTRUCTION IP67 PROTECTION RATING SHIELDED CONNECTION CABLE REMOVABLE HANDLES FOR TRANSPORTING THE LOAD CELL

TECHNICAL FEATURES

Full Scale Output: 2mV/V ± 1% Repeatability: 0,1% F.S. Temperature effect on zero: 0,0014% F.S./°C Temperature effect on full scale output: 0,0013% F.S./°C Compensated Temperature Range: -10°C / +40°C Operating Temperature Range: -30°C / +85°C Storage Temperature Range: -30°C / +90°C Non-linearity: 0,15% F.S. Hysteresis: 0,15% F.S. Creep error after 4 hours: 0,05% F.S. Maximum tolerated excitation voltage: 15 Vdc Input Resistance (capacity from 50 to 500 t): 1050 ± 20 Ohm Output Resistance (capacity from 50 to 500 t): 1050 ± 20 Ohm Input Resistance (capacity from 800 to 1.000 t): 1400 ± 20 Ohm Output Resistance (capacity from 800 to 1.000 t): 1400 ± 20 Ohm Zero Balance: ± 2% F.S. Insulation Resistance: > 5.000 MOhm Safe Overload: > 150% F.S. Breaking load: > 300% F.S. 6-wire shielded cable, 5 mm diameter: – 15 m long for the versions from 50 to 500 t – 25 m long for the versions from 800 to 1.000 t
