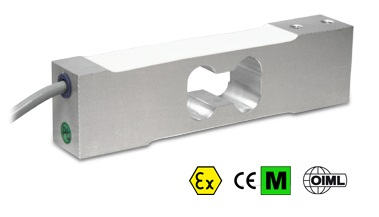

Snímač zatížení Single Point Dini Argeo SPG-C6 7 - 36 kg

HLAVNÍ RYSY

• C6 TŘÍDA PŘESNOSTI
• MIMO STŘED KOMPENZOVANÁ ZÁTĚŽ
• KONSTRUKCE Z HLINÍKOVÉ SLITINY
• OCHRANA IP67
• KAPACITY OD 7 DO 36 kg
• PRO PLOŠINY S ROZMĚRY DO 450 X 450 mm
• STÍNĚNÝ PŘIPOJOVACÍ KABEL
• CERTIFIKÁT OIML K DISPOZICI NA VYŽÁDÁNÍ
• TESTOVACÍ CERTIFIKÁT K DISPOZICI NA VYŽÁDÁNÍ

TECHNICKÉ VLASTNOSTI

• Minimální interval ověření snímače zatížení:
• Vmin = EMax / 14 000-25 000
• Maximální počet ověřovacích intervalů: nLC = 6000
• Citlivost: 2 mV/V ± 10 %
• Vliv teploty na nulu:
• od ±0,0056 % F.S./10K do ±0,01 % F.S./10K
• Vliv teploty na plný rozsah:
• 0,0058 % F.S./10K (-10°C/+20°C) 0,087% F.S./10K (+20°C/+40°C)
• Kompenzovaný teplotní rozsah: -10°C/+40°C
• Rozsah provozních teplot: -10°C/+50°C
• Maximální budicí napětí bez poškození: 15 Vdc
• Vstupní odpor: 300..500 Ohm
• Výstupní odpor: 300..500 Ohm
• Nulové vyvážení: 0 ±0,1 mV/V (při 100 V)
• Izolační odpor: >2000 MOhm
• Mezní mechanické zatížení v provozu: 150 % F.S.
• Destruktivní zatížení: 300% F.S.
• Průhyb při jmenovitém zatížení <0,5mm

MAIN FEATURES

• C6 PRECISION CLASS
• OFF CENTER LOAD COMPENSATED
• ALUMINIUM ALLOY CONSTRUCTION
• IP67 PROTECTION
• MAX. CAPACITIES FROM 7 TO 36 kg
• FOR PLATFORMS WITH DIMENSIONS UP TO 450 X 450 mm
• SHIELDED CONNECTION CABLE
• OIML CERTIFICATE AVAILABLE UPON REQUEST
• TEST CERTIFICATE AVAILABLE UPON REQUEST

TECHNICAL FEATURES

• Minimum load cell verification interval: Vmin = EMax / 14.000-25.000
• Maximum number of verification intervals: nLC = 6000
• Sensitivity: 2mV/V ± 10%
• Temperature effect on zero: from ±0,0056% F.S./10K to ±0,01% F.S/10K
• Temperature effect on Full Span: 0,0058% F.S./10K (-10°C/+20°C) 0,087% F.S./10K (+20°C/+40°C)
• Compensated Temperature Range: -10°C/+40°C
• Operating Temperature Range: -10°C/+50°C
• Maximum excitation voltage without damage: 15 Vdc
• Input Resistance: 300..500 Ohm
• Output Resistance: 300..500 Ohm
• Zero Balance: 0 ±0,1mV/V (at 100V)
• Insulation Resistance: >2000 MOhm
• Mechanical limit load in service: 150% F.S.
• Destructive load: 300% F.S.
• Deflection at nominal load <0,5mm
• 6-wire shielded cable, 3m long, 4,7mm diameter
