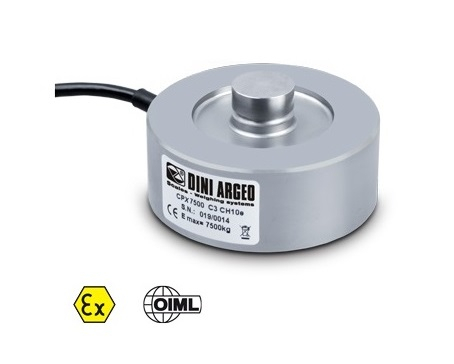

Tlakový snímač zatížení Dini Argeo CPX 250 - 100000 kg

HLAVNÍ RYSY

• KAPACITY OD 250 DO 100000 kg
• SCHVÁLENO CE-M C3, od 2500 do 12500 kg
• NÍZKÝ PROFIL
• VELKÁ ODOLNOST PROTI BOČNÍM SILŮM
• NEREZOVÁ KONSTRUKCE
• KRYTÍ IP68, IP69K NA VYŽÁDÁNÍ
• STÍNĚNÝ PŘIPOJOVACÍ KABEL

TECHNICKÉ VLASTNOSTI

• Minimální interval ověření snímače zatížení: Vmin = EMax / 10000
• Výstup v plném rozsahu: 2 mV/V +/- 0,5 %
• Neopakovatelnost: 0,01 % F.S.
• Kombinovaná chyba 0,05 %
• Vliv teploty na nulu: 0,02% / 10°C
• Vliv teploty na plný výkon: 0,02% / 10°C
• Kompenzovaný rozsah teplot: -10°C/+40°C
• Rozsah provozních teplot: -20°C/+60°C
• Chyba tečení po 30 minutách: 0,02 % F.S.
• Maximální tolerované budicí napětí: 15 Vdc
• Vstupní odpor: 750 ± 10 Ohm
• Výstupní odpor: 700 ± 5 Ohm
• Nulový zůstatek: +/-1 % F.S.
• Izolační odpor: >5000 MOhm
• Bezpečné přetížení: 120 % F.S.
• 4žilový stíněný kabel, průměr 5 mm: - 5 m dlouhá pro verze CPX 250...5000; - 10 m dlouhá pro verze CPX 7500...100000.

MAIN FEATURES

• CAPACITIES FROM 250 TO 100000 kg
• CE-M C3 APPROVED, from 2500 to 12500 kg
• LOW PROFILE
• GREAT RESISTANCE TO LATERAL FORCES
• STAINLESS STEEL CONSTRUCTION
• IP68 PROTECTION, IP69K UPON REQUEST
• SHIELDED CONNECTION CABLE

TECHNICAL FEATURES

• Minimum load cell verification interval: Vmin = EMax / 10000
• Full Scale Output: 2mV/V +/- 0,5%
• Non-Repeatability: 0,01% F.S.
• Combined Error 0,05%
• Temperature effect on zero: 0,02% / 10°C
• Temperature effect on full scale output: 0,02% / 10°C
• Compensated Temperature Range: -10°C/+40°C
• Operating Temperature Range: -20°C/+60°C
• Creep error after 30 minutes: 0,02% F.S.
• Maximum tolerated excitation voltage: 15 Vdc
• Input Resistance: 750 ± 10 Ohm
• Output Resistance: 700 ± 5 Ohm
• Zero Balance: +/-1% F.S.
• Insulation Resistance: >5000 MOhm
• Safe Overload: 120% F.S.
• 4-wire shielded cable, 5 mm diameter: - 5 m long for CPX 250...5000 versions; - 10 m long for CPX 7500...100000 versions.
